Kao iskusan dobavljač invertera, iz prve ruke sam svjedočio kritičnoj ulozi invertera u različitim sistemima napajanja. Invertori su osnovni uređaji koji pretvaraju jednosmjernu struju (DC) u naizmjeničnu struju (AC), što ih čini nezamjenjivim u aplikacijama u rasponu od solarnih sistema do izvora neprekidnog napajanja (UPS). Jedna od najvažnijih funkcija pretvarača je da precizno regulira svoj izlazni napon. U ovom postu na blogu ući ću u mehanizme i tehnike koje pretvarači koriste za postizanje precizne regulacije napona.
Osnove regulacije napona invertera
Prije nego što istražimo specifične metode regulacije napona, važno je razumjeti zašto je to tako važno. U većini električnih sistema, oprema je dizajnirana da radi unutar određenog raspona napona. Ako je napon koji dovodi inverter previsok ili prenizak, to može uzrokovati oštećenje povezanih uređaja, smanjiti njihovu učinkovitost ili čak dovesti do kvarova u sistemu. Stoga je održavanje stabilnog izlaznog napona ključno za pravilno funkcioniranje i dugovječnost električne opreme.
Sistemi kontrole povratnih informacija
Najčešći pristup regulaciji napona u inverterima je korištenje povratnih upravljačkih sistema. Ovi sistemi kontinuirano prate izlazni napon pretvarača i upoređuju ga sa referentnim naponom. Na osnovu razlike između stvarnog i referentnog napona, upravljački sistem prilagođava rad pretvarača da vrati izlazni napon na željeni nivo.
Postoje dva glavna tipa sistema upravljanja povratnom spregom koji se koriste u pretvaračima: analogni i digitalni.
Analogna povratna kontrola
Sistemi za kontrolu analognih povratnih informacija koriste analogna kola za detekciju izlaznog napona i generisanje signala greške. Ovaj signal greške se zatim pojačava i koristi za podešavanje prekidača napajanja pretvarača, kao što su tranzistori ili tiristori. Promjenom frekvencije uključivanja ili radnog ciklusa prekidača za napajanje, pretvarač može povećati ili smanjiti izlazni napon po potrebi.
Jedna od prednosti analognog upravljanja povratnom spregom je njegova jednostavnost i niska cijena. Međutim, analogna kola su sklona varijacijama komponenti i temperaturnom odstupanju, što može uticati na tačnost regulacije napona. Dodatno, analogni kontrolni sistemi mogu imati ograničenu fleksibilnost i možda neće moći brzo da se prilagode promjenama u uvjetima opterećenja ili ulaznog napona.
Digitalna povratna kontrola
Digitalni kontrolni sistemi sa povratnom spregom, s druge strane, koriste mikrokontrolere ili procesore digitalnih signala (DSP) za obavljanje senzorskih i kontrolnih funkcija napona. Ovi uređaji mogu uzorkovati izlazni napon na visokim frekvencijama i koristiti sofisticirane algoritme za izračunavanje signala greške i podešavanje rada pretvarača.
Digitalni sistemi upravljanja nude nekoliko prednosti u odnosu na analogne sisteme. Oni su precizniji, jer mogu kompenzirati varijacije komponenti i temperaturni drift kroz softversku kalibraciju. Oni takođe imaju veću fleksibilnost, jer se algoritmi upravljanja mogu lako modifikovati da se prilagode različitim uslovima opterećenja ili nivoima ulaznog napona. Dodatno, digitalni kontrolni sistemi mogu pružiti napredne funkcije kao što su otkrivanje kvarova i zaštita, kao i komunikacijska sučelja za daljinsko praćenje i kontrolu.
Modulacija širine impulsa (PWM)
Druga važna tehnika koja se koristi u regulaciji napona invertera je modulacija širine impulsa (PWM). PWM je metoda kontrole snage koja se isporučuje na opterećenje mijenjanjem širine impulsa u nizu kvadratnih valova. Podešavanjem radnog ciklusa PWM signala, prosječna snaga koja se isporučuje na opterećenje može se povećati ili smanjiti.
U pretvaraču, PWM se koristi za kontrolu prebacivanja prekidača za napajanje. Promjenom radnog ciklusa PWM signala primijenjenog na prekidače za napajanje, inverter može podesiti izlazni napon. Na primjer, ako je izlazni napon prenizak, kontrolni sistem može povećati radni ciklus PWM signala, uzrokujući da prekidači za napajanje provode duži vremenski period i povećavajući izlazni napon. Suprotno tome, ako je izlazni napon previsok, kontrolni sistem može smanjiti radni ciklus PWM signala, smanjujući izlazni napon.
PWM nudi nekoliko prednosti za regulaciju napona invertera. Pruža jednostavan i efikasan način kontrole izlaznog napona, jer se može lako implementirati korištenjem analognih ili digitalnih kola. Također omogućava rad na visokim frekvencijama, što može smanjiti veličinu i težinu komponenti izlaznog filtera pretvarača. Dodatno, PWM može poboljšati efikasnost pretvarača smanjujući gubitke pri prebacivanju u prekidačima za napajanje.
Regulacija napona u različitim tipovima invertera
Gore opisane metode regulacije napona koriste se u različitim tipovima pretvarača, uključujući invertore izvan mreže, mrežne pretvarače i hibridne pretvarače. Međutim, specifični zahtjevi i izazovi regulacije napona mogu varirati ovisno o vrsti pretvarača i njegovoj primjeni.
Off-Grid invertori
Off-grid invertori se koriste u samostalnim elektroenergetskim sistemima koji nisu povezani na komunalnu mrežu. Ovi pretvarači obično crpe energiju iz izvora istosmjerne struje, kao što je baterija ili niz solarnih panela, i pretvaraju je u AC napajanje za korištenje u povezanim opterećenjima.
Jedan od glavnih izazova u regulaciji napona invertera izvan mreže je održavanje stabilnog izlaznog napona pod različitim uvjetima opterećenja. Kako se opterećenje pretvarača mijenja, izlazni napon može fluktuirati, što može utjecati na performanse povezanih uređaja. Da bi riješili ovaj problem, invertori izvan mreže često koriste napredne sisteme kontrole povratnih informacija i PWM tehnike za podešavanje izlaznog napona u realnom vremenu.
Još jedno važno razmatranje u regulaciji napona invertera izvan mreže je stanje napunjenosti baterije. Kako se baterija prazni, njen napon se smanjuje, što može uzrokovati pad izlaznog napona pretvarača. Da bi se ovo spriječilo, invertori van mreže mogu uključiti sisteme za upravljanje baterijom koji prate napon baterije i prilagođavaju rad pretvarača kako bi održali stabilan izlazni napon.
Mrežni pretvarači
Mrežni pretvarači se koriste u solarnim energetskim sistemima koji su povezani na komunalnu mrežu. Ovi pretvarači pretvaraju istosmjernu snagu koju generiraju solarni paneli u AC energiju koja se može uvesti u mrežu.
Jedan od ključnih zahtjeva za mrežne pretvarače je da sinkroniziraju njihov izlazni napon i frekvenciju sa komunalnom mrežom. Ovo je neophodno kako bi se osiguralo da se energija koju proizvode solarni paneli može bezbedno i efikasno integrisati u mrežu. Mrežni pretvarači koriste sofisticirane algoritme upravljanja kako bi otkrili napon i frekvenciju mreže i prilagodili svoj izlaz u skladu s tim.
Osim sinhronizacije, mrežni pretvarači također moraju regulirati svoj izlazni napon kako bi bili u skladu sa standardima povezivanja na mrežu. Ovi standardi određuju dozvoljeni raspon varijacija napona i frekvencije koje pretvarač može tolerirati. Mrežni pretvarači koriste sisteme upravljanja povratnom spregom i PWM tehnike za održavanje izlaznog napona unutar specificiranih granica.
Hybrid Inverters
Hibridni invertori kombinuju karakteristike invertera van mreže i invertera vezanih za mrežu. Ovi pretvarači mogu raditi i u načinu rada van mreže i u načinu rada s mrežom, što im omogućava da opskrbe napajanje priključenim opterećenjima čak i kada mreža nije dostupna.
Hibridni invertori se suočavaju sa izazovima i off-grid i mrežnih invertera kada je u pitanju regulacija napona. Oni moraju održavati stabilan izlazni napon pod različitim uvjetima opterećenja u off-grid modu, i moraju sinkronizirati svoj izlazni napon i frekvenciju sa mrežom u mrežnom načinu rada. Hibridni pretvarači koriste napredne algoritme upravljanja i sisteme povratne sprege kako bi se neprimetno prebacivali između dva načina rada i u skladu s tim regulirali izlazni napon.
Zaključak
Zaključno, regulacija napona je kritična funkcija pretvarača koja osigurava pravilan rad i dugovječnost priključene električne opreme. Invertori koriste različite tehnike, kao što su sistemi upravljanja povratnom spregom, PWM i napredni algoritmi, da precizno regulišu svoj izlazni napon. Specifične metode regulacije napona mogu varirati ovisno o tipu pretvarača i njegovoj primjeni, ali cilj je uvijek isti: osigurati stabilan i pouzdan izvor AC napajanja.

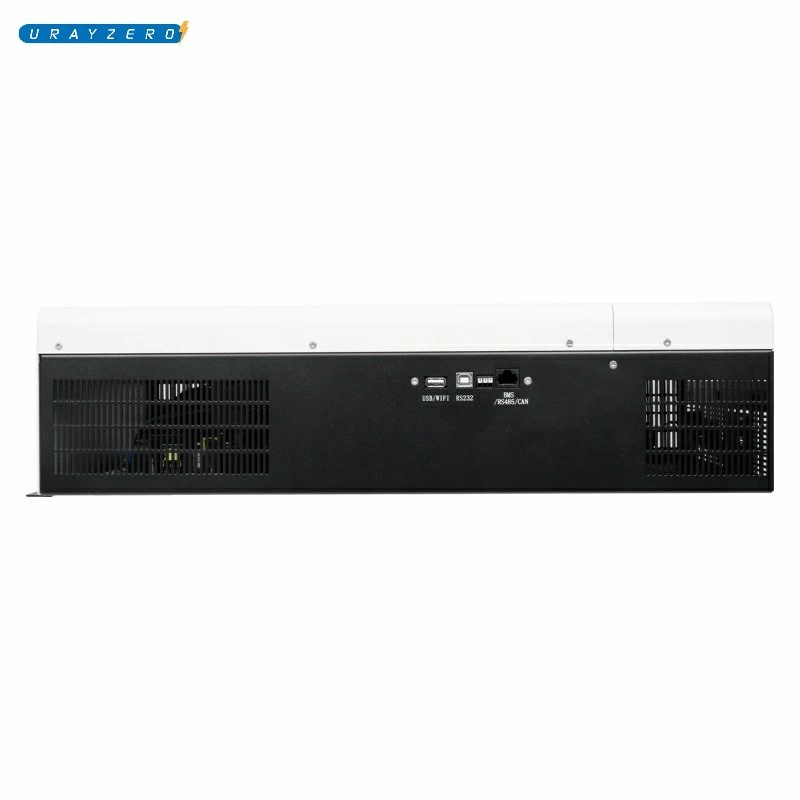

Kao dobavljač invertera, razumijemo važnost regulacije napona i nudimo širok raspon invertera koji su dizajnirani da zadovolje specifične potrebe naših kupaca. NašNajbolji solarni pretvaračipoznati su po svojoj visokoj efikasnosti, pouzdanosti i preciznoj regulaciji napona. Nudimo i5kw 48v solarni inverteriNovi 10200W inverter, koji su pogodni za razne primjene.
Ako ste zainteresirani da saznate više o našim pretvaračima ili vam je potrebna pomoć oko dizajna vašeg elektroenergetskog sistema, slobodno nas kontaktirajte. Naš tim stručnjaka je uvijek spreman pomoći Vam da pronađete najbolje rješenje za Vaše potrebe.
Reference
- Mohan, N., Undeland, TM, i Robbins, WP (2012). Energetska elektronika: pretvarači, aplikacije i dizajn. John Wiley & Sons.
- Rashid, MH (2011). Energetska elektronika: kola, uređaji i aplikacije. Pearson Education.
- Erickson, RW, i Maksimović, D. (2001). Osnove energetske elektronike. Springer Science & Business Media.
